Neutron 基础知识

发布 需要2分钟读完

Neutron 流量全生命周期跟踪

学习笔记，来自视频 https://www.bilibili.com/video/BV15x411C7VE

同一个主机和子网

neutron 主机网桥图

RED1-RED2的流量跟踪

# vm1：查看地址，预置流量
ip a
ping 10.0.0.2

computer1
# 在对应的host上的Port id(0e6)
nova interface-list RED1
# 查看网桥，根据port ID前三位找到vm1的bridge
brctl show
# 一个快速抓包 icmp流量，看到有段信息是mac1 >> mac 2，这个信息等会会用到
tcpdump -i tap0e6xxx -n -e icmp

# 关于安全组，这里查看了3组规则，不太懂
iptables -S|grep o0e6

# 查看Linux bridge 和port
ovs-vsctl show
# Bridge br-int
#   Port name
#      tag: (vlan id)
#      interface: o0e6

watch -n.5 "ovs-ofctl dump-flows br-int table=0 |grep -v n_packets=0"
可以从之前的步骤中看到RED2的mac地址：mac2

# 看到 mac2 的分发策略（出口4）
ovs-appctl fdb/show br-int
# port VLAN MAC Age

ovs-vsctl show br-int
# 4(qvo3999):addr:mac2
# 3999是对应RED2的 openvswitch 端口

#在我们去RED2之前，还要看一下另一个网桥
brctl show
# qbr3999

# 现在看一下RED2的入方向安全组规则
iptables -S|grep 3999
ipset list

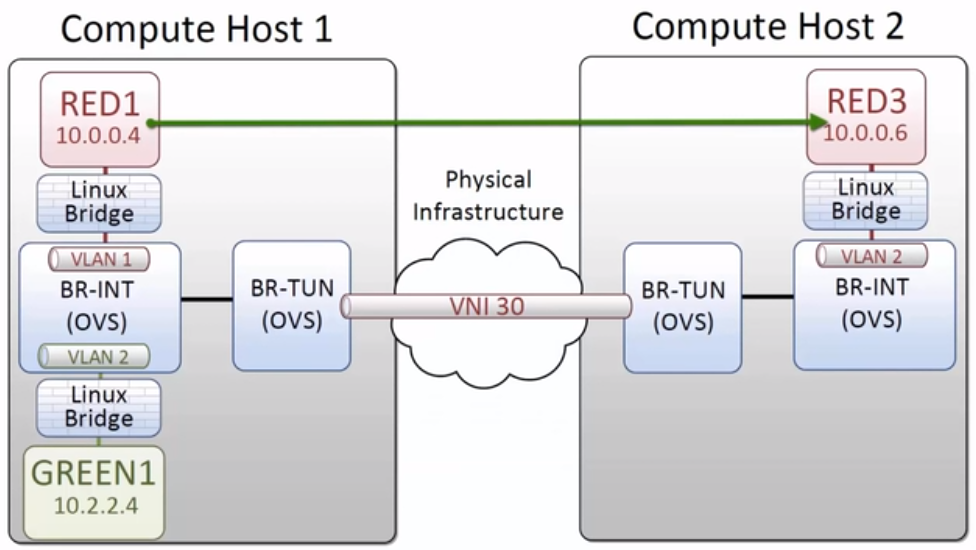

2 不同host vm的流量跟踪


ping 10.0.0.6

# cmputer1
ovs-appctl fdb/show br-int

ovs-ofctl show br-int
# 9(patch-tun):addr

ovs-vsctl show
# 在br-int上：
# Port patch-tun
      Interface patch-tun
      type: patch-tun
      options : {peer=patch-int}
# Bridge br-tun ：
      Port patch-int

ovs-ofctl show br-tun
# 1(patch-int) : addr

watch -n.5 "ovs-ofctl dump-flows br-tun table=0 "
# 来自端口1的呗转发到规则table1
# in_port=1 action=resubmit(,1)

watch -n.5 "ovs-ofctl dump-flows br-tun table=1"
...
#TODO 补一下这里的流表规则
# 参数 set_tunnel:0x1e output=5

# 查询输出端口5
ovc-ofctl show br-tun
# 5(vxlan-0a00):addr

ovs-vsctl show
# 在br-tun上：
# Port "vxlan-0a00"
      Interface "vxlan-0a00"
      type: vxlan
      # local_ip host ip ,remote_ip : computer2 ip
      options : {,local_ip="10.0.1.11",remote_ip="10.0.1.12"}

在computer2上面：ovs-vsctl show找到br-tun网桥上面对应的Port ，用ovs-ofctl show br-tun查看到这个端口是端口5，看一下流量信息 `watch -n.5 “ovs-ofctl dump-flows br-tun table=0”，看到来自端口5的流量被提交到了table 4，查看table 4，

watch -n.5 "ovs-ofctl dump-flows br-tun table=0
# tun_id=0x1e, actions=mod_vlan_vid:2, resubmit(,9)

根据tun_id=0x1e字段判断这个是来自对应vxlan的，加上了vlan_vid，提交到table9。

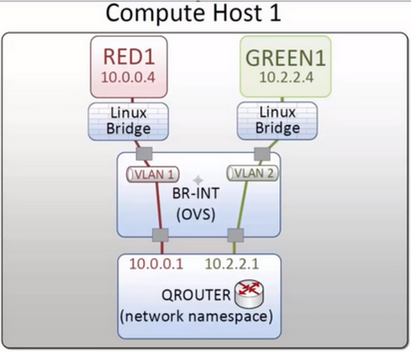

3 在同一host上的不同网络的vm通信


现在因为有本地的qrouter 加持，这种流量不用离开host

  • 先预置流量，再brctl show查看tap 后缀信息，
  • 再简单抓包tcpdump -i tapxxx -n -e icmp看到源MAC和目的MAC
  • ip netns 查看当前主机的名空间
    • ip netns exec qrouter-xxx bash 进入名空间的bash
    • ip a 查看当前名空间的地址。有两个qr-xx开头的接口，其中有10.0.01/24地址的是vm1所属子网（subnet）的网关，另一个属于vm3
    • ip route 看到定义了网关信息
    • ip neighbor
  • ovs-vsctl show 看到两个 qr 开头的Port，一个用的vlan1 ，一个用的vlan2

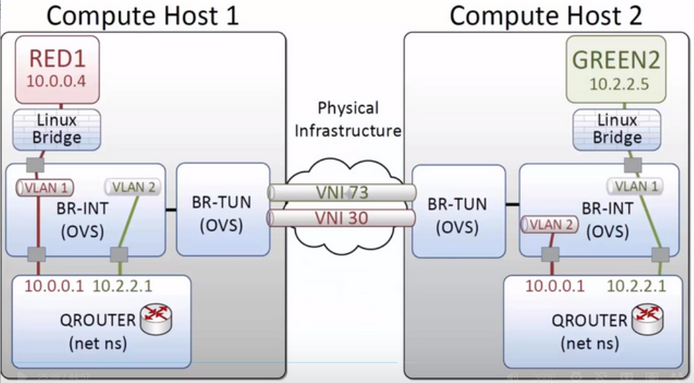

4 不同的网络和host上的虚机通信


和上例类似，流量直接在host1里面转换到vlan2直通Green2的vlan1

  • neutron router-list -f yaml :
    • -f yaml : 易读输出
    • 输出结果：name:VR
  • neutron l3-agent-list-hosting-router VR
  • 查看哪些节点部署了这个router
  • ip netns exec qrouter-xxx tcpdump -n -e -i qr-xxx
    • 只看到去程没有回程：因为只有去程是在computer1的qrouter上转换的，回程在cp2的qrouter上转换 其他过程（flow table ；iptables）和上述类似

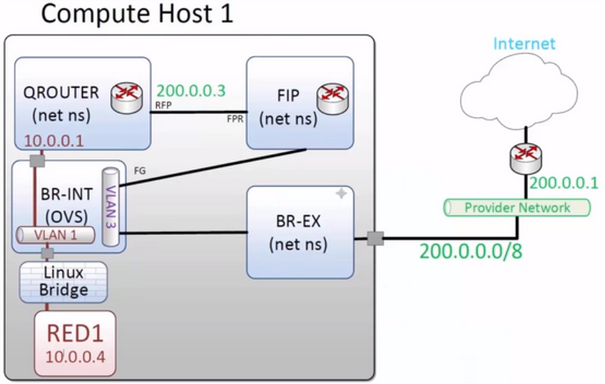

5 南北向浮动ip


  • ip 在qrouter上面转换

  • qrouter 发送请求到FIP名空间

  • FIP名空间通过br-int VLAN和br-ex 名空间连接并转发流量到外部默认网关

  • ip netns exec qrouter-xx bash

    • ip router 没看到到200.0.0.8 的规则
    • ip rule show
      • from 10.0.0.4 lookup 16 ：来自 .4 的流量去到表16
    • ip route show table 16 一条默认规则指向rfp-xx名空间
    • iptables -S -t nat

  • ip netns exec fip-xxx bash

    • ip a 待补充

6 SNAT

待补充

WLAN模式下的网络节点

wlan 模式下的计算节点

br-tun 转发规则
